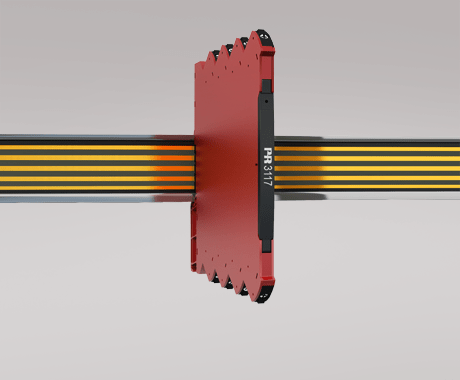

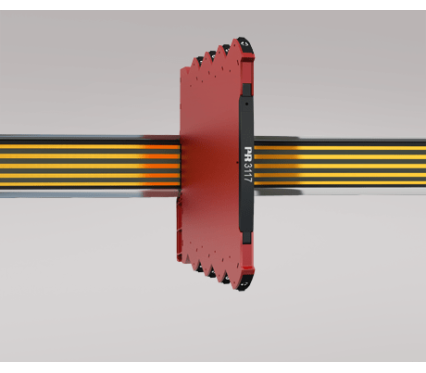

Bipolaarituloinen galvaaninen erotin

  • Bipolaaristen jännite- ja virtatuloviestien muunnos unipolaarisiksi vakioviesteiksi
  • Useita DIP-kytkimillä valittavia viestialueita
  • Nopea vasteaika < 7 ms ja suuri lähtökuorman stabiilisuus
  • Erinomainen tarkkuus, parempi kuin 0,05 % valitusta alueesta
  • Kapea kotelo 6 mm

Sovellukset

  • 3117 on galvaanisesti erotettu viestimuunnin, jota voi käyttää bipolaaristen, analogisten vakioprosessiviestien muuntamiseen unipolaarisiksi analogiaviesteiksi.
  • Laitteessa on 3-suuntainen galvaaninen erotus ja se vaimentaa syöksyjännitteitä ja suojaa ohjausjärjestelmää transienttipiikeiltä ja kohinalta.
  • 3117 eliminoi maasilmukoita ja sopii kelluvien viestien mittaamiseen.
  • 3117 voidaan asentaa turvalliselle alueelle tai Ex-tilaluokkaan 2 (Cl. 1 Div 2.), lisäksi se on hyväksytty meriteknisiin sovelluksiin.

Tekniset ominaisuudet

  • Joustava 24 VDC (±30%) apujännite syötetään tehonsyöttökiskon tai liitäntäruuvien kautta.
  • Erinomainen muunnostarkkuus, parempi kuin 0,05 % valitusta alueesta.
  • Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
  • Etulevyn vihreä LED-merkkivalo osoittaa laitteen toimintatilaa.
  • Kaikki liiittimet on suojattu ylijännitteeltä ja vääränapaiselta kytkennältä.
  • Täyttää NAMUR NE21 -suositukset, 3117 antaa hyvät mittausominaisuudet vaativissa EMC-ympäristöissä.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Nopea vasteaika tulosta lähtöön < 7 ms (> 100 Hz).
    Suodatus valitaan DIP-kytkimillä: 10 Hz tai > 100 Hz.
  • Erinomainen viesti/kohinasuhde > 60 dB.

Asennus / ohjelmointi

  • Nopea ja helppo kiinteiden, tehdaskalibroitujen mittausalueiden valinta DIP-kytkimillä.
  • Erittäin pieni tehonkulutus sallii tiiviin asennuksen DIN-asennuskiskolle, ilmarakoja ei tarvita.
  • Laaja käyttölämpötila-alue: -25…+70 °C.
3117 3117 Product manual
