3331

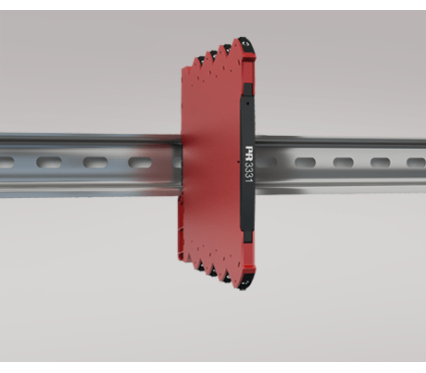

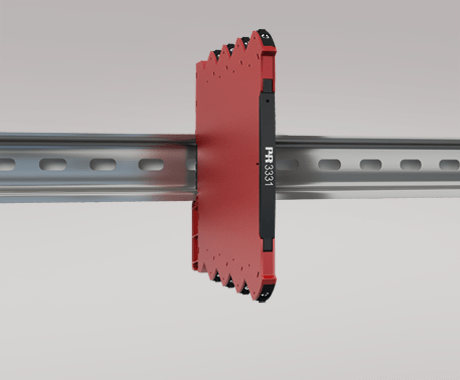

Lämpötilamuunnin – 2-johdin – erotettu

  • Erinomainen tarkkuus, parempi kuin 0,05 % alueesta
  • Kapea kotelo 6 mm
  • Erinomainen EMC-suorituskyky ja 50/60 Hz kohinanvaimennus
  • Valittava vasteaika < 30 ms / 300 ms
  • Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä

Sovellukset

  • 3331-lämpötilamuunnin mittaa Pt100-, TE-J- ja TE-K-tyypin lämpötila-antureita ja tuottaa erotetun, passiivisen, analogisen 2-johdinvirtalähdön.
  • 2-suuntainen, korkea galvaaninen erotustaso suojaa ohjausjärjestelmää ylijännitteiltä, transienttipiikeiltä ja kohinalta.
  • 3331 voidaan asentaa turvalliselle alueelle tai Ex-tilaan 2 (Zone 2 / Division 2).
  • Hyväksytty meriteknisiin sovelluksiin.

Tekniset ominaisuudet

  • Joustava syöttö 5,5…35 VDC 2-johdinlähtöpiiristä liittimien kautta.
  • < 30 ms nopea vasteaika ja samanaikainen anturivikailmaisu valittavissa.
  • Valittavissa 300 ms vasteaika, jos tarvitaan viestin vaimennusta.
  • Valittavissa sisäinen/ulkoinen kylmäpisteen kompensointi CJC.
  • Erinomainen muunnostarkkuus kaikilla valittavilla alueilla, parempi kuin 0,05 % alueesta.
  • Täyttää NAMUR NE21 -suositukset, 3331 antaa hyvät mittausominaisuudet vaativissa EMC-ympäristöissä.
  • NAMUR NE43 -standardin mukaiset alueen ylityksen ja anturivikatapauksen lähtöarvot.
  • Kaikki liittimet on suojattu ylijänniteeltä ja vääränapaiselta kytkennältä.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Erinomainen viesti/kohina-suhde > 60 dB.

Asennus / ohjelmointi

  • DIP-kytkimillä valittavissa yli 1000 tehdaskalibroitua mittausaluetta.
  • Kapea 6 mm kotelo sallii jopa 165 laitetta metrin matkalle DIN-kiskoon, ilmarakoja laitteiden väliin ei tarvita.
  • Laaja ympäristölämpötila-alue -25…+70 °C.
