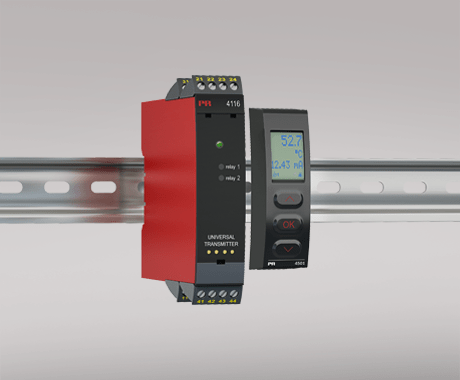

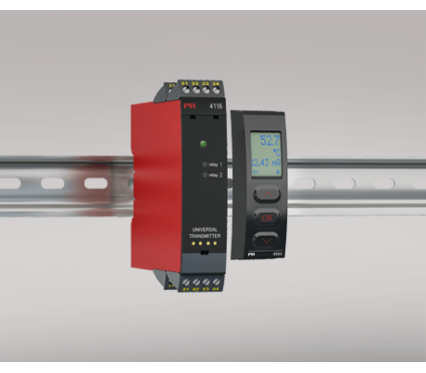

4116

Monitoimivahvistin

  • RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
  • 2-johdinpiirin syöttö > 16 V
  • FM-hyväksytty Div. 2 -tilan asennuksiin
  • Virta- ja jännitelähdöt, 2 lähtörelettä
  • Universaali apujännite AC tai DC

Sovellukset

  • Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi virta-/jännitevakioviestiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
  • 2-johdinlähettimien syöttö ja viestinerotus.
  • Prosessin ohjaus kahdella potentiaalivapaalla relekoskettimella ja analogisella vakioviestilähdöllä.
  • Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.
  • 4116 on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL 2 -tasoisiin piireihin.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Kun 4116 käytetään yhdessä 45xx-näyttöyksiköiden kanssa, voidaan kaikkia toimintaparametrejä muuttaa kuhunkin sovellukseen sopiviksi. Koska 4116 on suunniteltu täysin elektroniseksi, ei koteloa tarvitse avata minkään asettelun tekemiseksi.
  • Etulevyn vihreä/punainen LED osoittaa normaalitilan ja vikatilan. Keltainen LED osoittaa aktiivisen lähtöreleen.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • 4-suuntainen galvaaninen erotus 2,3 kVAC.

Asennus / ohjelmointi

  • Erittäin pienen tehonkulutuksen ansiosta laitteet voidaan asentaa kiinni toisiinsa, ilmarakoja ei tarvita – jopa +60°C ympäristölämpötilassa.
  • Ohjelmointi, viestin monitorointi ja kahden pisteen prosessikalibrointi voidaan tehdä irrotettavilla PR 45xxnäyttöyksiköillä.
