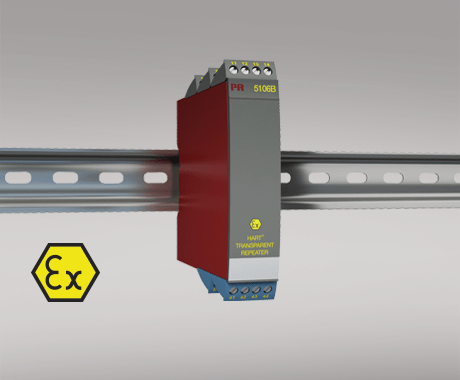

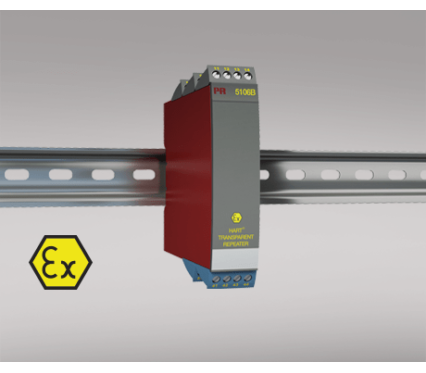

5106B

HART-läpäisevä Ex-erotin analogituloviesteille

  • 3- / 5-suuntainen galvaaninen erotus 3,75 kVAC
  • Pieni vasteaika
  • 2-johdinpiirin syöttö > 17 V Ex-piiriin
  • 1- tai 2-kanavainen
  • Universaali apujännite AC tai DC

Sovellukset

  • 2-suuntaisen HART-signaalin läpäisevä jännitelähde ja Ex-erotin 2-johdinlähettimille, jotka on asennettu alueille 0, 1, 2, 20, 21 tai 22.
  • 2-suuntaisen HART-signaalin läpäisevä Ex-erotin aktiivisille virtatuloille
    alueilta 0, 1, 2, 20, 21 tai 22.
  • Viestin erotin lyhyellä vasteajalla analogisille virtaviesteille alueilta 0, 1, 2, 20, 21 tai 22.

Tekniset ominaisuudet

  • PR5106B prosessoi 4…20 mA-viestejä.
  • PR5106B perustuu mikroprosessoritekniikkaan. Analogiviestin vasteaika on lyhyempi kuin 25 ms.
  • Tulot, lähdöt ja apujännite ovat kelluvia ja galvaanisesti erotettuja.
  • Lähtö voidaan kytkeä joko aktiiviseksi virtalähdöksi tai 2-johdinlähettimeksi.

Asennus

  • Pysty- tai vaakasuoraan DIN-kiskoon. Käyttämällä 2-kanavaista mallia voidaan metrin leveydelle asentaa 84 kanavaa.
  • PR5106B suositellaan Ex-erottimeksi 5335D- ja 6335D-laitteille.
