Erityisominaisuudet

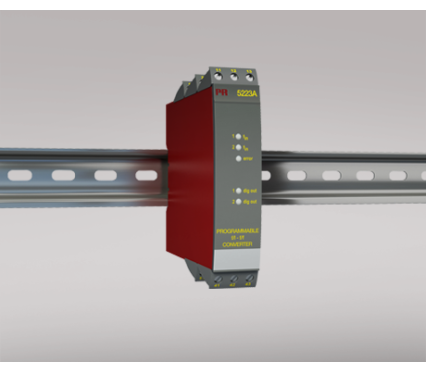

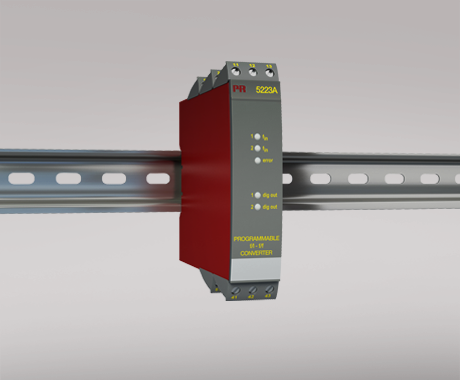

- 5223-muunnin ohjelmoidaan tietokoneella Loop Link -kommunikointilaitteen avulla. Muunnin voidaan toimittaa myös valmiiksi ohjelmoituna.
Sovellukset
- f/I-toiminto muuntaa taajuusviestit virta- ja jänniteviesteiksi.
- f/f-toimintoa käytetään pulssien jakoon ja summaukseen sekä
puskurina nopeille pulssijonoille. - Kaikkiin toimintoihin voidaan asetella skaalauskerroin. Kun käytetään molempia digitaalituloja, pulssien yhteen- ja vähennyslasku on mahdollinen.
- Taajuusgeneraattoritoimintoa käytetään esim. aikaan perustuvana tai kellotaajuusgeneraattorina.
- Tulo- ja apujänniteliittimet on suojattu vääränapaiselta kytkennältä.
- Virta- ja jännitelähtöviestit on galvaanisesti erotettu tuloista ja apujännitteestä.
- Ohjelmoitavat digitaalilähdöt: NPN, PNP tai relekoskettimet.
Tekniset ominaisuudet
- 5 LEDiä etulevyssä, osoittavat aktiivisen tulon f1 ja f2 (ei NPN), digitaalisen lähdön out.1 ja out.2 sekä ohjelmoitavan vikasignaalin.
- Analoginen virtalähtö voidaan asetella vapaasti alueelle 0…20 mA.
- Jännitelähtöalueeksi valitaan 0…10 VDC tai 0…1 VDC sisäisillä oikosulkupaloilla.
- Tuloalue:Taajuus: 0…20.000 Hz
Anturityypit: NAMUR, tako, NPN, PNP, TTL, S0
- Lähtöalue:Virta- ja jännitelähtö: 0…20 mA / 0…10 V
Relelähdöt: 0…20 Hz
NPN- ja PNP-lähtö, f/f-muunnin: 0…1000 Hz
NPN- ja PNP-lähtö, taajuusgeneraattori: 0…20.000 Hz
