Erityisominaisuudet

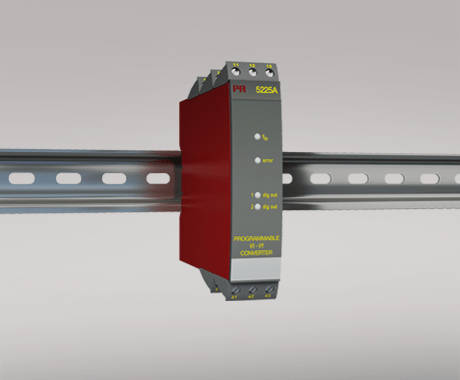

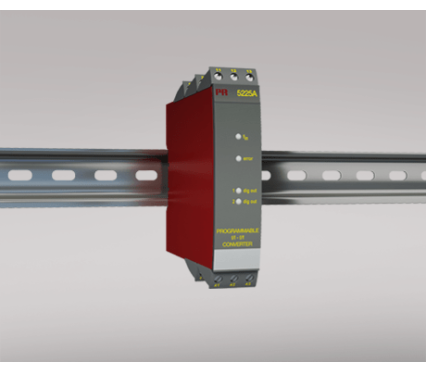

- 5225-muunnin ohjelmoidaan tietokoneella Loop Link -kommunikointilaitteen avulla. Muunnin voidaan toimittaa myös valmiiksi ohjelmoituna.
Sovellukset
- f/I-toiminto muuntaa taajuusviestit virta- ja jänniteviesteiksi.
- f/f-toimintoa käytetään pulssien jakoon ja summaukseen sekä puskurina nopeille pulssijonoille.
- Samanaikaiset f/I- ja f/f-toiminnot mahdollistavat skaalatun digitaalilähtöviestin yhdessä analogilähdön kanssa.
- Taajuusgeneraattoritoimintoa käytetään esim. aikaan perustuvana tai kellotaajuusgeneraattorina.
- Tulo- ja apujänniteliittimet on suojattu vääränapaiselta kytkennältä.
- Ohjelmoitavat digitaalilähdöt: NPN, PNP tai relekoskettimet.
Tekniset ominaisuudet
- 4 LEDiä etulevyssä, osoittavat aktiivisia taajuustuloja (ei NPN), digitaalisen lähdön out.1 (NPN tai rele 1) ja out.2 (rele 2) sekä NAMUR-tulovikasignaalin.
- Analoginen virtalähtö voidaan asetella vapaasti alueelle 0…20 mA.
- Jännitelähtöalueeksi valitaan 0…10 VDC tai 0…1 VDC sisäisillä oikosulkupaloilla
- Tuloalue: Taajuus: 0…20.000 Hz
Anturityypit: NAMUR, tako, NPN, PNP, TTL, S0 - Lähtöalue:
Virta- ja jännitelähtö: 0…20 mA / 0…10 V
Relelähdöt: 0…20 Hz
NPN- ja PNP-lähtö, f/f-muunnin: 0…1000 Hz
NPN- ja PNP-lähtö, taajuusgeneraattori: 0…20.000 Hz
