Sovellukset
- Analogiviestien galvaaninen erotus.
- Maadoitussilmukoiden eliminoiminen ja kelluvien viestien mittaus
- Kilpailukykyinen vaihtoehto ohjausjärjestelmien tai ohjelmoitavien logiikoiden virtaviestien galvaaniseen erotukseen.
- Erityisen käyttökelpoinen sovelluksiin, joissa tarvitaan ongelmatonta virtaviestien siirtoa NAMUR-suositusten mukaisesti (anturivikavalvonta).
Tekniset ominaisuudet

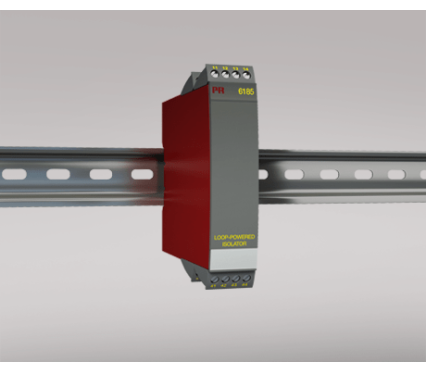

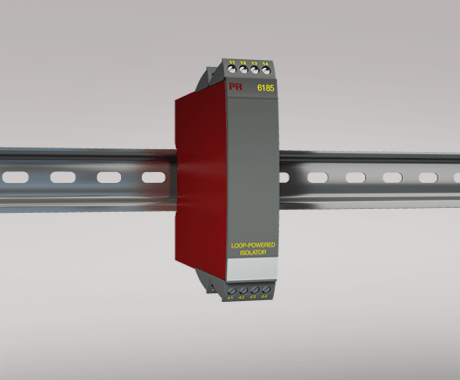

- PR 6185 saa energiansa tuloviestistä ja aiheuttaa piiriin enintään 1,8 VDC jännitehäviön.
- Tulo on suojattu ylijännitteeltä ja vääränapaiselta kytkennältä.
- Jännitehäviö kanavalle voidaan laskea seuraavasti:
Vhäviö = 1,8 + (Ilähtö * Rkuorma). - Lähtöjänniterajoitus 15 VDC.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
Asennus
- Pysty- tai vaakasuoraan DIN-kiskoon. Koska laitteet voidaan asentaa vierekkäin ilman ilmaväliä, saadaan metrin leveydelle maks. 168 kanavaa.
