Hitsattavat juuriyhteet hitsattaville suojataskuille

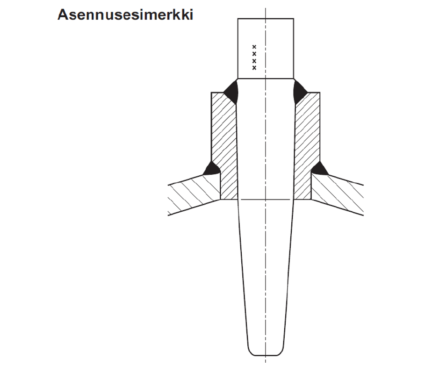

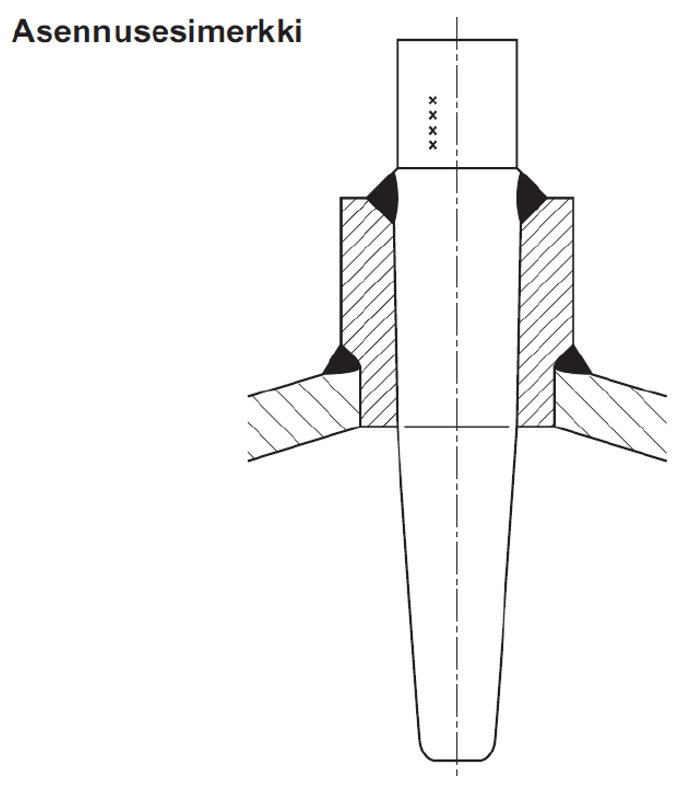

Juuriyhde hitsataan ensin prosessin putkeen/säiliöön, sitten yhteen sisäreikä työstetään tarkasti oikeaan kokoon, minkä jälkeen suojatasku D1/D1S/D4/D4S/D5 hitsataan juuriyhteseen. Esimerkki kuvatusta asennuksesta viereisessä kuvassa. Juuriyhteen materiaali tulee valita siihen hitsattavan suojataskun materiaalin mukaan.



Kysy lisää

Hitsattavat juuriyhteet, lisätarvikkeina ovat:

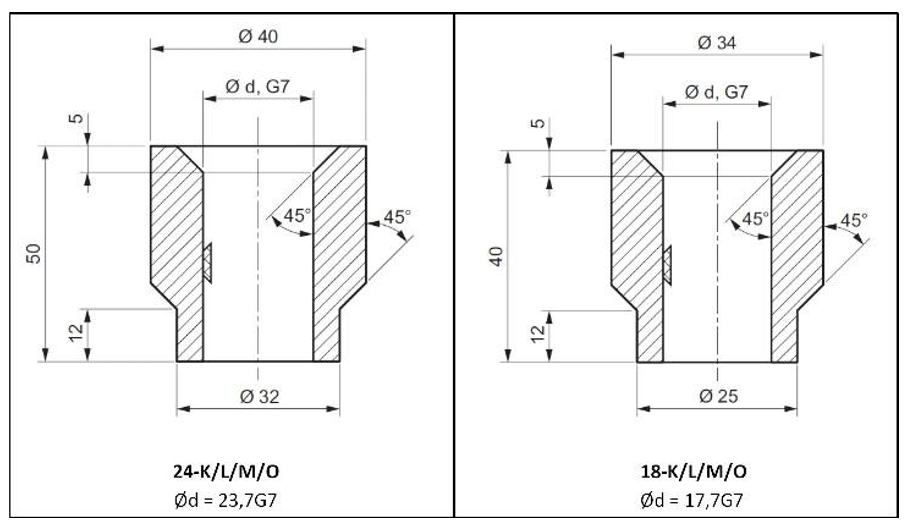

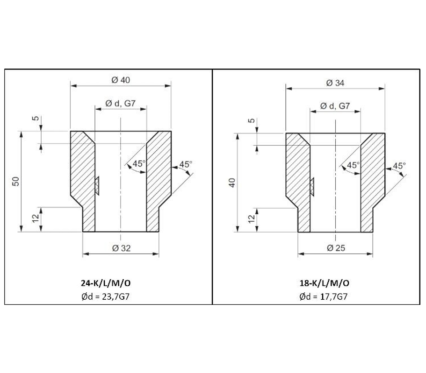

Tuotenumero                                                 Tyyppi                                    Suojataskuille

1025309                                                           18-K                                       D1S ja D4S
1025312                                                           18-L                                       D1S ja D4S
1025313                                                           18-M                                      D1S ja D4S
918138                                                             18-O                                       D1S ja D4S
8604820/912333                                            24-K                                       D1, D4 ja D5
8604822/912331                                            24-L                                       D1, D4 ja D5
912332                                                             24-M                                      D1, D4 ja D5
8604821/912334                                            24-O                                       D1, D4 ja D5

Hitsattavien suojataskujen ja juuriyhteiden materiaalit lämpötilankestoineen ovat:

L = 13CrMo44 / 1.7335 / 550°C
M = 10CrMo910 / 1.7380 / 580°C
O = 16Mo3 / 1.5415 / 480°C
K = AISI 316L / 800°C.

EPIC® SENSORS valmistaa prosessiteollisuuden tarpeisiin termopari-ja vastusanturit
– vaippa elementit, hitsattavat suojataskut, kierretaskut sekä yhteet
– vakiorakenteiden ohella myös asiakkaan sovelluskohtaiset erikoisrakenteet, nopeasti ja varmasti!

PR electronicsin lämpötilalähettimet yhdistettynä EPIC® SENSORS -lämpötila-antureihin edustavat alansa ehdotonta huippua, HART:illa tai ilman!
