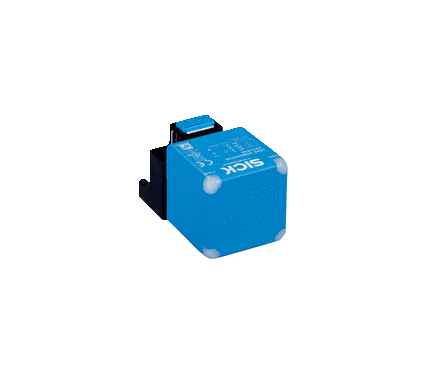

IQ40-20BPPKC0K

Induktiivinen lähestymiskytkin

Tuotenro: 1071553

  • Tunnistusetäisyys Sn: 20 mm
  • Asennus metalliin: Upotettava
  • Suorakulmainen muoto (L x K x S): 40 mm x 40 mm x 66 mm
  • Sähköinen varustus: DC 4-johdin
  • Kytkevä lähtö: PNP
  • Kytkentätoiminto: Antivalentti
  • Liitäntätyyppi: Urosliitin M12, 4-napainen
  • Ominaisuudet
    Rakenne Suorakulmainen
    Kotelon rakennemuoto Lyhyt rakenne
    Mitat (l x k x s) 40 mm x 40 mm x 66 mm
    Tunnistusetäisyys Sn 20 mm
    Varmistettu tunnistusetäisyys Sa 16,2 mm
    Asennus metalliin Upotettava
    Kytkentätaajuus 150 Hz
    Liitäntätyyppi Urosliitin M12, 4-napainen
    Kytkevä lähtö PNP
    Lähdön toiminta Antivalentti
    Sähköinen varustus DC 4-johdin
    Kotelointiluokka IP67, IP68, IP69K
    Erityiskäyttöalueet Vaikeat käyttöolosuhteet
  • Mekaniikka/sähkölaitteisto
    Syöttöjännite 10 V DC … 30 V DC
    Ripple ≤ 10 Vss 1)
    Jännitealenema ≤ 2 V
    Virranotto 20 mA 2)
    Käyttövalmiusviive ≤ 50 ms
    Hystereesi 3 % … 15 % 3)
    Toistettavuus ≤ 2 %
    Lämpötilan ryömintä (arvosta Sr) ± 10 %
    Jatkuva virta Ia ≤ 200 mA
    Oikosulkusuoja
    Napaisuussuoja
    Käynnistysvirtasuojaus
    Iskun- ja tärinänkestävyys 30 g, 11 ms / 10 … 55 Hz, 1 mm
    Ympäristön lämpötila, käyttö –25 °C … +85 °C
    Ympäristölämpötila, varasto –40 °C … +85 °C
    Kotelon materiaali Muovi, PA 66
    Materiaali, aktiivinen pinta Muovi, PA 66
    Suurin sallittu kiristysmomentti 1,8 Nm
    Toimituksen sisältö Push-Lock-asennusjärjestelmä (1 x)
    Suojausluokka II 4)
    UL-numero E348498
    • 1) Arvosta Ub.
    • 2) Ilman kuormaa.
    • 3) Sr.
    • 4) Mitoitusjännite: 50 V DC.
IQ40-20BPPKC0K IQG SICK Induktiiviset lähetysmiskytkimet IQG Inductive proximity sensors
