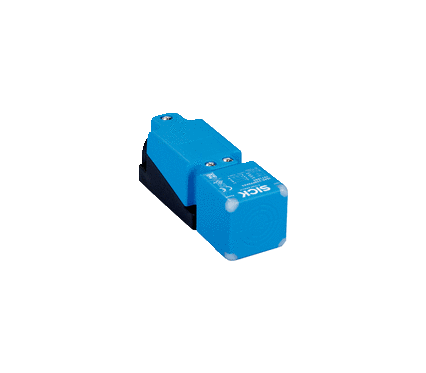

IQ40-40NPPKK0S

Induktiivinen lähestymiskytkin

Tuotenro: 1071863

  • Tunnistusetäisyys Sn: 40 mm
  • Asennus metalliin: Ei Upotettava
  • Suorakulmainen muoto (L x K x S): 40 mm x 40 mm x 118 mm
  • Sähköinen varustus: DC 4-johdin
  • Kytkevä lähtö: PNP
  • Kytkentätoiminto: Antivalentti
  • Liitäntätyyppi: Kytkentärasia, PG läpivienti
  • Ominaisuudet
    Rakenne Suorakulmainen
    Kotelon rakennemuoto Vakiomalli
    Mitat (l x k x s) 40 mm x 40 mm x 118 mm
    Tunnistusetäisyys Sn 40 mm
    Varmistettu tunnistusetäisyys Sa 32,4 mm
    Asennus metalliin Ei upotettava
    Kytkentätaajuus 100 Hz
    Liitäntätyyppi Kytkentärasia, PG läpivienti
    Kytkevä lähtö PNP
    Lähdön toiminta Antivalentti
    Sähköinen varustus DC 4-johdin
    Kotelointiluokka IP67, IP68, IP69K
    Erityiskäyttöalueet Vaikeat käyttöolosuhteet
  • Mekaniikka/sähkölaitteisto
    Syöttöjännite 10 V DC … 30 V DC
    Ripple ≤ 10 Vss 1)
    Jännitealenema ≤ 2 V
    Virranotto 20 mA 2)
    Käyttövalmiusviive ≤ 200 ms
    Hystereesi 3 % … 15 % 3)
    Toistettavuus ≤ 6 %
    Lämpötilan ryömintä (arvosta Sr) ± 10 %
    Jatkuva virta Ia ≤ 200 mA
    Liitintilan kaapelin läpivienti M20 1,5
    Johtimen poikkipinta-ala ≤ 2,5 mm²
    Oikosulkusuoja
    Napaisuussuoja
    Käynnistysvirtasuojaus
    Iskun- ja tärinänkestävyys 30 g, 11 ms / 10 … 55 Hz, 1 mm
    Ympäristön lämpötila, käyttö –25 °C … +85 °C
    Ympäristölämpötila, varasto –40 °C … +85 °C
    Kotelon materiaali Muovi, PA 66
    Materiaali, aktiivinen pinta Muovi, PA 66
    Suurin sallittu kiristysmomentti 1,8 Nm
    Suojausluokka II 4)
    UL-numero E348498
    • 1) Arvosta Ub.
    • 2) Ilman kuormaa.
    • 3) Sr.
    • 4) Mitoitusjännite: 50 V DC.
IQ40-40NPPKK0S IQG SICK Induktiiviset lähetysmiskytkimet IQG Inductive proximity sensors
