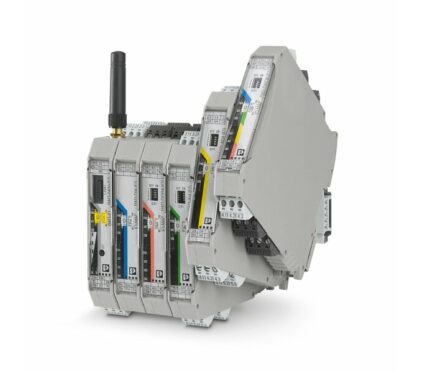

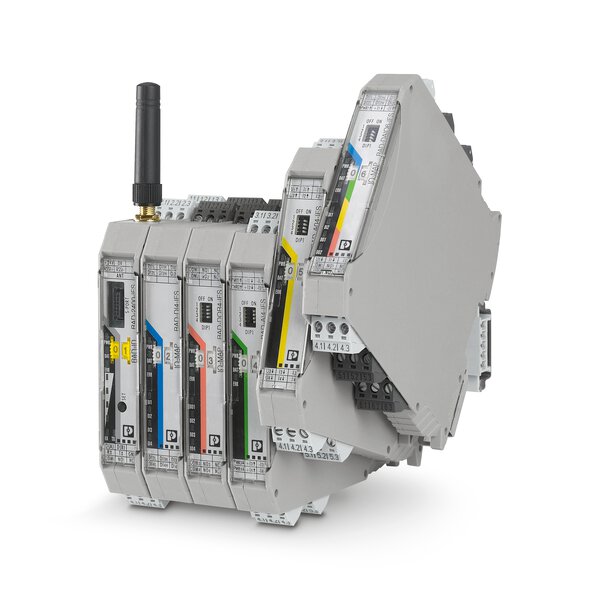

I/O-Mapping
Verkon sisäiset I/O-moduulit osoitetaan valintapyörällä. Samaan arvoon tarvitsee säätää vain ne I/O-moduulit, joiden halutaan kommunikoivan keskenään.
Digitaalitulo sisältää esimerkiksi IO-MAP-osoitteen 12 ja tähän määritetty digitaalilähtö samoin IO-MAP-osoitteen 12 – näin yksinkertaisesti signaalit saadaan jaettua oikein koko järjestelmässä.
Tyypillinen Trusted Wireless -verkkorakenne
Radioline point-to-point-yhteydessä, tähtiverkossa tai Mesh-verkoissa.
Yksi laite, monta käyttöä
I/O-tietojen siirto (Wire-In/Wire-Out)
I/O-datatila
Radioline mahdollistaa helpon I/O-signaalijaon verkossa sekä erilaisten verkkorakenteiden muodostamisen (toimitustila). I/O-Mapping helpottaa tällöin signaalijakoa laajennetuissa laitteistoissa huomattavasti.
Valintapyörää kääntämällä tulot ja lähdöt voidaan määrittää nopeasti. Näin I/O-signaalit jakautuvat ja monistuvat I/O-laajennusmoduulin kautta halutulla tavalla verkossa – ilman ohjelmointia.
Sarjamuotoisen datan siirto
Sarjamuotoinen datatila
Useita ohjauslaitteita tai sarjamuotoisia oheislaitteita voidaan verkottaa nopeasti ja helposti Radiolinen kautta.
Näin voidaan korvata RS-232/485-sarjakaapelit.
I/O-asemien tiedonsiirto ohjauslaitteeseen
PLC/Modbus RTU -tila
Integroitujen RS-232- ja RS-485-liittymien kautta I/O-moduulit voidaan liittää suoraan ja langattomasti Radiolinen ja Modbus-protokollan avulla ohjauslaitteeseen.
Jokaiseen etäasemaan voidaan liittää I/O-laajennusmoduuleita. I/O-signaalit tallentuvat langattomassa perusasemamoduulissa integroituun Modbus-rekisteriin, ja ohjauslaite voi hakea ne sieltä koska tahansa.
Signaalien lisäksi Modbus-rekisteriin tallentuu diagnostiikkaparametreja, kuten yksittäisten laitteiden langattomien signaalien laatutietoja, radiosignaalien laatutietoja, jotta voidaan taata langattoman tietoliikennejärjestelmän jatkuva valvonta.
I/O-signaalien ja Modbus-datan siirto
PLC/Modbus RTU -Dual-tila
Tämä tila yhdistää sarjamuotoisen datatilan ja PLC/Modbus-RTU-tilan. Tässä tilassa verkon kukin asema toimii itsenäisenä Modbus-palvelimena. Verkon jokaiseen asemaan voidaan liittää I/O-laajennusmoduuleita. Prosessidata tallennetaan paikallisesti asianmukaisen aseman Modbus-muistikarttaan (memory map). Jokaiseen asemaan voidaan samanaikaisesti kytkeä lisää Modbus-palvelimia RS-232:n tai RS-485:n kautta, ja ne saavat kulloisenkin Modbus-osoitteen.
Langattomasta perusasemasta voidaan lukea langattoman verkon kaikki diagnostiikkatiedot Modbusin kautta.
