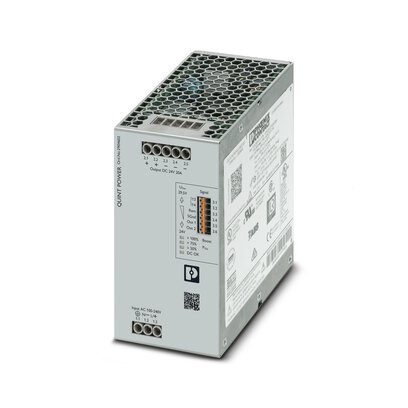

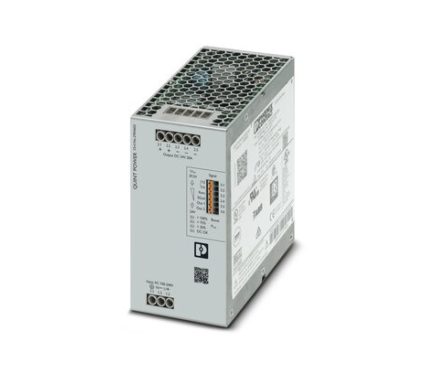

QUINT4-PS/1AC/24DC/20

QUINT POWER – teholähde

  • Lähtöjännite 24  V DC
  • 1-vaiheinen
  • Nimellisvirta 20 A
  • Kiinnitys DIN-kiskoon
  • NFC-liitäntä
  • SFB (Selective Fuse Breaking)  tekniikka
  • Ruuviliitäntä

Technical data (short form)

Input voltage range 100 V AC … 240 V AC
-15 % … +10 %
Mains buffering ≥ 20 ms (120 V AC)
≥ 20 ms (230 V AC)
Nominal output voltage (UN) 24 V DC
Setting range of the output voltage
(USet) 24 V DC … 29.5 V DC
Nominal output current (IN) 20 A
Static Boost (IStat.Boost) 25 A
Dynamic Boost (IDyn.Boost) 30 A (5 s)
Selective Fuse Breaking (ISFB) 120 A (15 ms)
Output power (PN) 480 W
Output power (PStat. Boost) 600 W
Output power (PDyn. Boost) 720 W
Efficiency typ. 92.4 % (120 V AC)
typ. 94 % (230 V AC)
Residual ripple < 50 mVPP
MTBF (IEC 61709, SN 29500) > 673000 h (40 °C)
Ambient temperature (operation) -25 °C … 70 °C
-40°C (startup type tested)
> 60 °C Derating: 2.5 %/K
Dimensions W/H/D 70 mm / 130 mm / 125 mm
Weight 1.3 kg

QUINT4-PS/1AC/24DC/20 QUINT POWER User manual
